華為組串式逆變器尺寸結構
華為組串式逆變器SUN2000的外觀由機箱、散熱片、監控面板組成，其規格（寬×深×高）為： 520mm×255mm×610mm，SUN2000正面示意圖如圖2-3所示；側面示意圖如圖2-4所示；背面示意圖如圖2-5所示；底部示意圖如圖2-6所示。

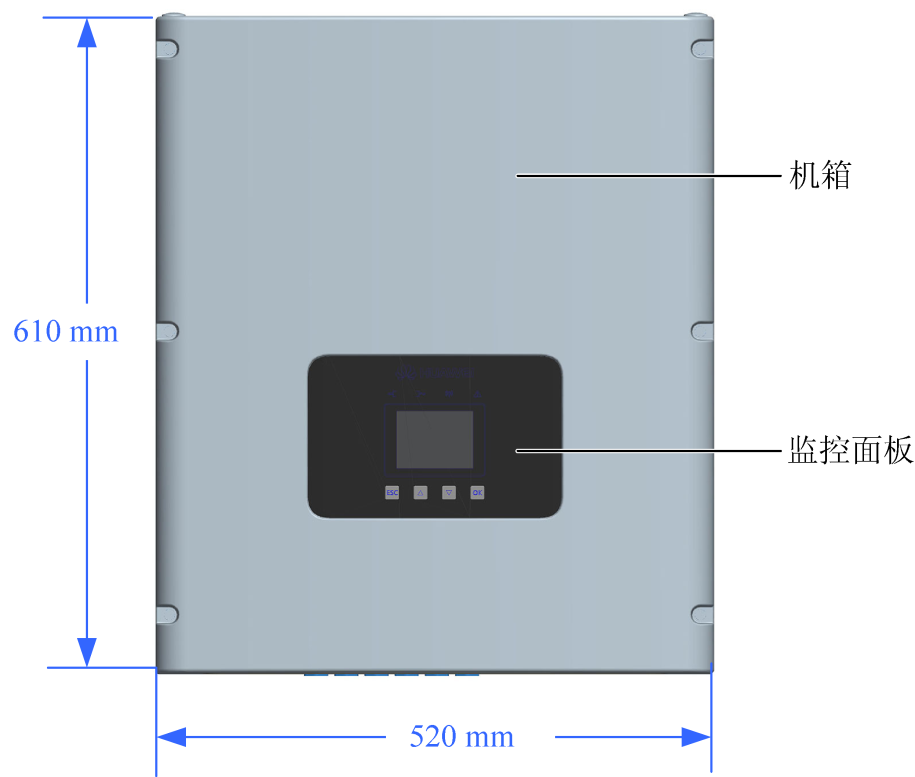

圖2-3 SUN2000正面示意圖
說明：SUN2000面板上的LCD顯示屏，顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息；指示燈，顯示逆變器工作狀態或故障狀態。

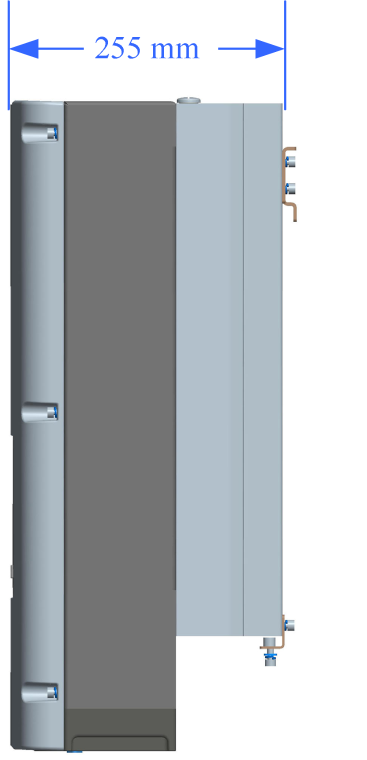

圖2-4 SUN2000側面示意圖

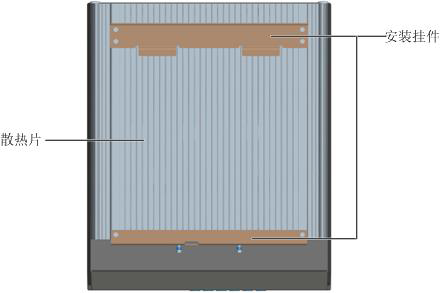

圖2-5 SUN2000背面示意圖

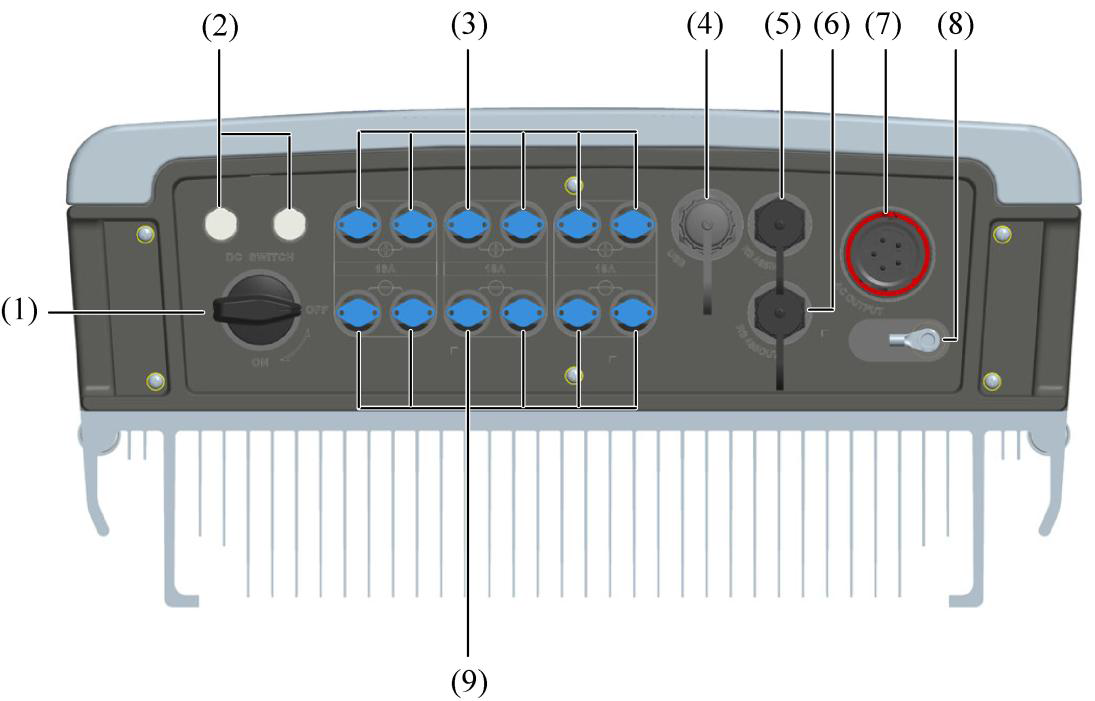

圖2-6 SUN2000底部示意圖
| （1）直流開關 | （2）透氣閥 | （3）直流輸入端子正極 |
| （4）USB接口 | （5）RS485 IN | （6）RS485 OUT |
| （7）交流輸出端子 | （8）保護接地螺栓 | （9）直流輸入端子負極 |
深圳恒通源作為華為智能光伏電站授權經銷商，專業代理經銷華為各種型號智能光伏逆變器。咨詢方式：400-809-6133
